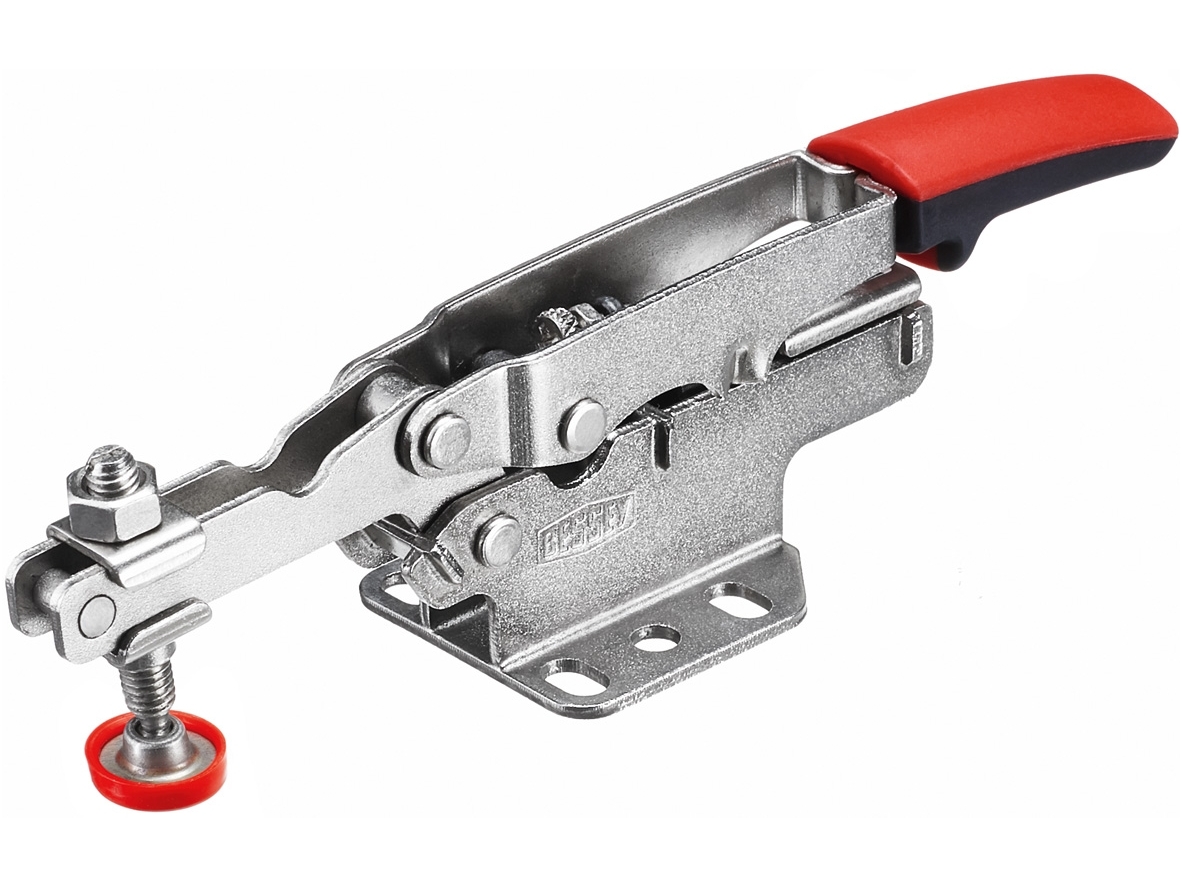

Horizontalus svirtinis fiksatorius su horizontaliu pagrindu Bessey STC-HH

  • Horizontalus svirtinis fiksatorius su horizontaliu pagrindu Bessey STC-HH

    Spaustuvo modelis Kaina Pirkti
    STC-HH20
    Kaina 2420 su PVM
    (20  be PVM)
    3025 Sutaupykite 605
    Kodas: STC-HH20
    Į krepšelį
    Išparduota
    STC-HH50
    Kaina 2642 su PVM
    (21 84  be PVM)
    3303 Sutaupykite 661
    Kodas: STC-HH50
    Į krepšelį
    Išparduota
    STC-HH70
    Kaina 2710 su PVM
    (22 40  be PVM)
    3388 Sutaupykite 678
    Kodas: STC-HH70
    Į krepšelį
    Išparduota
    Gamintojas
    Spaustuvo paskirtis
    Svirtiniai fiksatoriai
  • Horizontalus svirtinis fiksatorius su horizontaliu pagrindu STC-HH

    Gamintojas: Bessey
    Artikulas: STC-HH

    Spaustuvo modelis

    Spaudimo ilgis, mm

    Automatinis derinimas, mm

    Spaudimo jėga, N

    Svoris, kg

    STC-HH20

    35

    20

    1100

    0,20

    STC-HH50

    40

    35

    2500

    0,38

    STC-HH70

    60

    35

    2500

    0,42

    Puiki šio Bessey svirtinio fiksatoriaus savybė yra automatinis derinimas prie įvairių detalės išmatavimų, išsaugant spaudimo jėgą vienodame lygyje. Spaudimo jėga gali būti lengvai keičiama lengvu užspaudimo varžto pasukimu, priklausomai nuo detalės ypatumų. Pagrindo perforacija yra labai gerai apgalvota, kas leidžia greitai ir patikimai užfiksuoti šį įrankį bet kokioje situacijoje. Tai universalaus naudojimo fiksavimo spaustuvas!

    Svirtis užspaudimo padėtyje yra horizontali. Automatinis tolygus spaudimo aukščio paderinimas iki 35 mm, išsaugant beveik nepakitusią spaudimo jėgą be rankinio užspaudimo varžto reguliavimo. Spaudimo jėgos reguliavimas iki 2500N nustatymo sraigto ant lanksto pagalba. Tvirta konstrukcija iš pagerinto metalo – ilgesniam tarnavimo laikui. Pagrindo perforacija tinka tinka tiek metrinei, tiek colinei tvirtinimo sistemai.

    Pagrindiniai privalumai:

    • Horizontalus svirtinis fiksatorius automatiškai nusistato pagal detalės dydį. Spaudimo jėga tuo metu beveik nesikeičia. Daugiau nereikia gaišti laiko prispaudimo varžto reguliavimui.
    • Spaudimo jėgą galima nustatyti iki 2500N, priklausomai nuo situacijos. Spaudimo jėga reguliuojama nustatymo varžtu, esančiu po svirtimi.
    • Pagrindo perforacija tinka tinka tiek metrinei, tiek colinei tvirtinimo sistemai, kas leidžia greitai ir patikimai užfiksuoti spaustuvą.



    Dydžių lentelė:

    STC-HH20

    STC-HH50

    STC-HH70

    L1 – 167 mm

    H1 – 44 mm

    B1 – 10 mm

    L1 – 217 mm

    H1 – 47 mm

    B1 – 13 mm

    L1 – 217 mm

    H1 – 64 mm

    B1 – 13 mm

    L2 – 45 mm

    H2 – 142 mm

    B2 – 6 mm

    L2 – 77 mm

    H2 – 158 mm

    B2 – 8 mm

    L2 – 77 mm

    H2 – 175 mm

    B2 – 8 mm

    L3 – 20 mm

    H3 – 10 mm

    B3 – 20 mm

    L3 – 40 mm

    H3 – 14 mm

    B3 – 32 mm

    L3 – 40 mm

    H3 – 14 mm

    B3 – 32 mm

    L4 – 16 mm

    H4 – 42 mm

    B4 – 42 mm

    L4 – 23 mm

    H4 – 50 mm

    B4 – 60 mm

    L4 – 23 mm

    H4 – 68 mm

    B4 – 60 mm

    L5 – 83 mm

    H5 – 25 mm

    Lo1 – 26 mm

    L5 – 113 mm

    H5 – 27 mm

    Lo1 – 25,4 mm

    L5 – 113 mm

    H5 – 44 mm

    Lo1 – 25,4 mm

    L6 – 45 mm



    Lo2 – 13 mm

    L6 – 53 mm



    Lo2 – 25,4 mm

    L6 – 53 mm



    Lo2 – 25,4 mm

    L7 – 35 mm



    Lo3 – 28 mm

    L7 – 38 mm



    Lo3 – 38 mm

    L7 – 38 mm



    Lo3 – 38 mm

    L8 – 46 mm



    Lo4 – 25-31,75 mm

    L8 – 72 mm



    Lo4 – 33-48 mm

    L8 – 72 mm



    Lo4 – 33-48 mm





    Ø–5,5 mm





    Ø– 6,5 mm





    Ø– 6,5 mm


     Inovacijos pagrįstos tradicijomis - įrankiai Bessey gaminami jau 125 metus. Įrankiai Bessey gaminami su maksimaliu tikslumu ir nuolatine aukšta kokybe.
